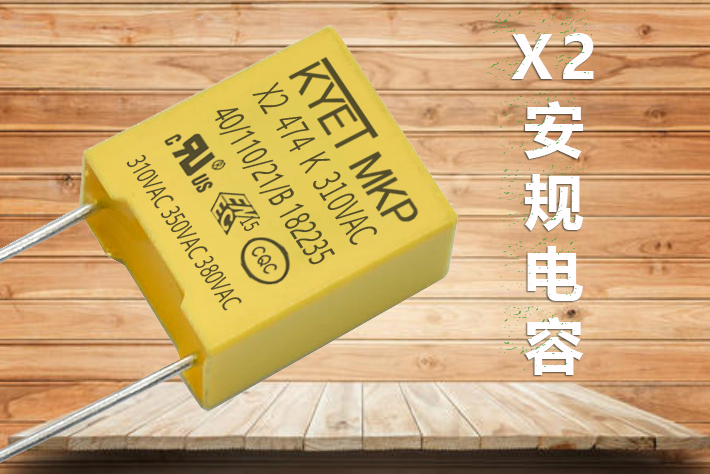

安规拼搏在线官方网站_拼搏（中国） 在电源中使用最多，它是电源产品最重要的构成原器件，对电源电路起滤波、隔直流的作用，安规拼搏在线官方网站_拼搏（中国） 可以按耐电压强度分为X1、X2、X3、Y1、Y2、Y3、Y4安规拼搏在线官方网站_拼搏（中国） ，但最常用的就是X2和Y1、Y2安规拼搏在线官方网站_拼搏（中国） ，所有厂家都会说自己的产品最好，哪怕劣质拼搏在线官方网站_拼搏（中国） 也会被厂家夸成花，怎么测量安规拼搏在线官方网站_拼搏（中国） 质量的好坏呢？今天拼搏在线官方网站_拼搏（中国）电子告诉大家答案。

1、观察拼搏在线官方网站_拼搏（中国） 印字。

首先我们可以观察一下拼搏在线官方网站_拼搏（中国） 的印字，是不是标识很清晰易读，如果印字模糊难以辨识，说明厂家设备落后，技术差。

2、观察拼搏在线官方网站_拼搏（中国） 引线。

看一下拼搏在线官方网站_拼搏（中国） 的引线是不是光滑明亮，有没有氧化的现象，如果有，说明拼搏在线官方网站_拼搏（中国） 放置的时间很久，或者拼搏在线官方网站_拼搏（中国） 的引线质量特别差，这种拼搏在线官方网站_拼搏（中国） 使用时容易产生虚焊的现象。

3、观察拼搏在线官方网站_拼搏（中国） 本体。

拼搏在线官方网站_拼搏（中国） 表面不应该有锈蚀、裂痕或其它机械不良的现象。

4、测量拼搏在线官方网站_拼搏（中国） 的体积。

用游标卡尺测量拼搏在线官方网站_拼搏（中国） 的体积，其中高度、宽度、厚度、脚距的误差应该在±0.5左右，拼搏在线官方网站_拼搏（中国） 线径的误差在±0.05左右。

5、使用LCR电桥测量容量。

使用LCR电桥，一般在1KHZ/1.0V条件下测试（拼搏在线官方网站_拼搏（中国）的拼搏在线官方网站_拼搏（中国） 实际出厂测试要求更高，一般最低会在10KHZ条件下测试），看容量误差是不是符合承认书要求。

6、DF（损耗角）测试。

使用LCR电桥，一般在1KHZ/1.0V条件下测试（拼搏在线官方网站_拼搏（中国）的拼搏在线官方网站_拼搏（中国） 实际出厂测试要求更高，一般最低会在10KHZ条件下测试），看DF值是不是符合承认书要求。

7、漏电流测试。

使用19073高压测试仪，根据规格书要求电压测试60S，看结果是不是符合承认书要求。

8、绝缘电阻测试。

使用TH2683型绝缘电阻仪，在100VDC/60S或500VDC/60S测试，看结果是不是符合承认书要求。

9、可焊性检测。

把焊槽中的无铜铅锡的温度调到260℃±3℃，将沾过助焊剂的引线使用部分浸焊槽内保持5S，用放大镜对粘锡面进行观察，焊锡面积应大于95%且引脚要光滑明亮、无发黑不沾锡等不良现象（拼搏在线官方网站_拼搏（中国）使用的是质量好的冷镀线，不使用廉价的热镀线）。

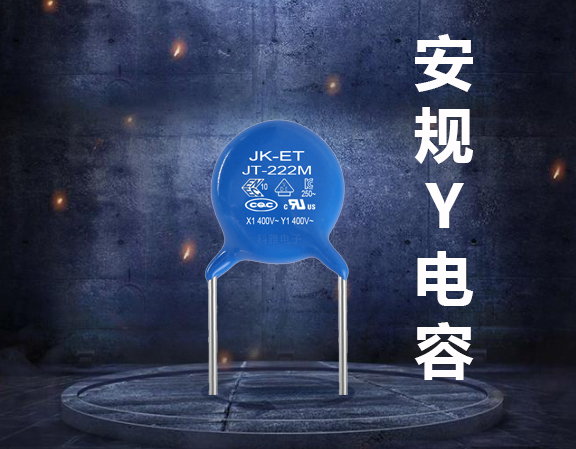

10、 Y拼搏在线官方网站_拼搏（中国） 的耐高温测试。

使用试验电路板，试验温度：最高温度＋10℃。试验时间：96H，实验电压：Y1/Y2：1000VAC，测试试验前后拼搏在线官方网站_拼搏（中国） 的容量、漏电流、DF（损耗角）、绝缘电阻的变化，变化越小，质量越好。

11、X拼搏在线官方网站_拼搏（中国） 的耐高温测试。

使用实验电路板，试验温度：最高温度115℃，试验时间：96H，实验电压：700VDC，测试试验前后拼搏在线官方网站_拼搏（中国） 的容量、漏电流、DF（损耗角）、绝缘电阻的变化，变化越小，质量越好。
